Светофильтр – автозатемняющаяся кассета.

Фильтр автоматической затемнения состоит из жидкокристаллических дисплеев, электронных компонентов, ультрафиолетового / инфракрасного фильтра, датчиков, солнечных батарей или других источников питания и различных защитных экранов.

Самозатемняющиеся кассеты автоматически затемняются, как только зажигается дуга. optrel предлагает различные кассеты с различными функциями и уровнями защиты. Их качество оценили сертификационные органы Европы. Следующие четыре критерия оцениваются, чтобы дать сварщику обзор качества: оптический класс, рассеяние свет, однородность и угловая зависимость. Данные критерии оцениваются следующими оценками: 1 - самая высокая и 3 - самая низкая. Они же указываются на кассете.

ЖКД – жидкокристаллический дисплей

Жидкокристаллические дисплеи являются частью самозатемняющегося фильтра. В себе они содержат жидкие кристаллы, которые позволяют автоматически затемнить фильтр. Расположение жидких кристаллов контролируется электрическими импульсами. Благодаря различному положению кристаллов можно ослабить интенсивность пропускаемого света.

УФ / ИК-фильтры

Для безопасного отражения излучения в ультрафиолетовом и инфракрасном диапазоне используются фильтры. Они установлены в кассету и обеспечивают постоянную защиту, независимо от того, находится она в темном или светлом состоянии.

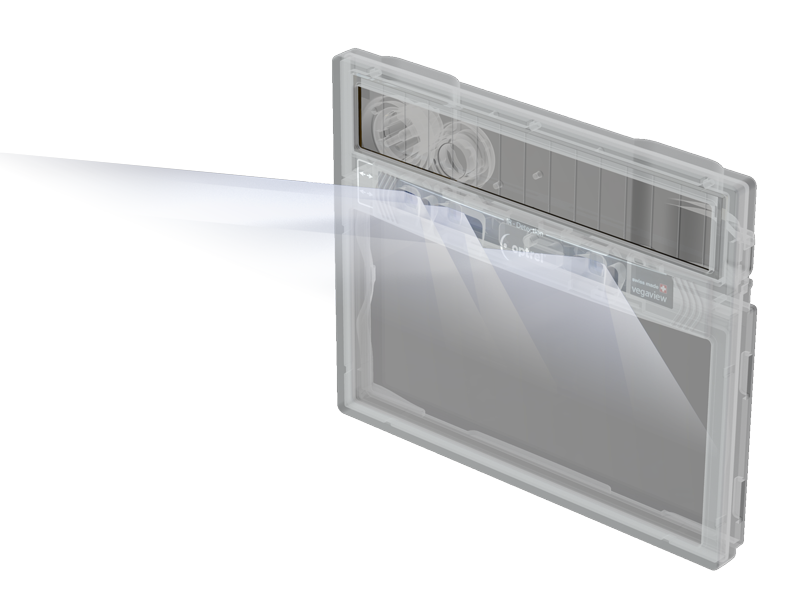

Сенсоры

Встроенные в кассету датчики обнаруживают когда сварочная дуга зажигается. При воспламенении датчики подают сигнал на электронику, которая затем управляет ЖК-дисплеями.

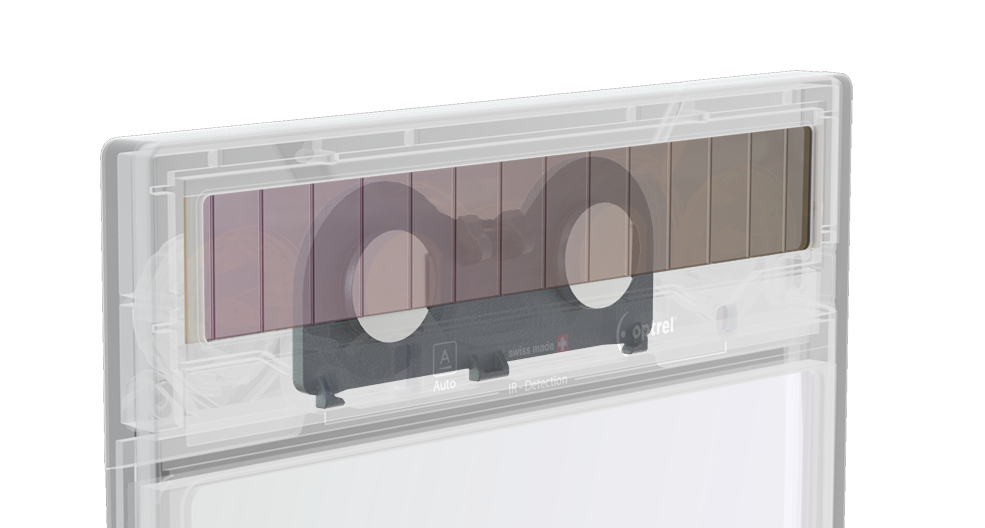

Солнечные батареи / элементы питания

Для выполнения указанных функций самозатемняющаяся кассета нуждается в энергии. Она может питаться несколькими способами. Большинство продуктов optrel питаются комбинированныи решением, состоящим из солнечных элементов и батарей. Чтобы убедиться, что самозатемняющаяся кассета готова к сварке, используется сменный источник питания. Во время процесса сварки солнечные элементы затем начинают использоваться в качестве источника питания. Благодаря специально разработанной технологии ручное включение и выключение питания кассеты больше не требуется для всех продуктов optrel AG.

Фронтальная защитная линза

Передняя линза, установлена на шлеме перед самозатемняющейся кассетой. Установленный экран  предотвращает попадание сварочных брызг прямо на кассету и, таким образом, повреждается. Съемную линзу необходиму регулярно заменять из-за сильной возможности загрязнения в процессе сварки.

Внутренняя защитная линза

Для защиты задней части кассеты от пыли и других загрязнений используется внутренняя защитная линза. Этот тонкий пластиковый экран является износостойкой частью и может быть заменен при сильном загрязнении или при появлении царапин.
